GMW系列往復式給料機結構

該系列給料機主要由隔爆電動機、減速機、聯(lián)軸器、傳動機架、H形架、曲柄連桿裝置、給料底板、閘門、機架體、漏斗、滾輪體等幾大部分組成（見圖1）。

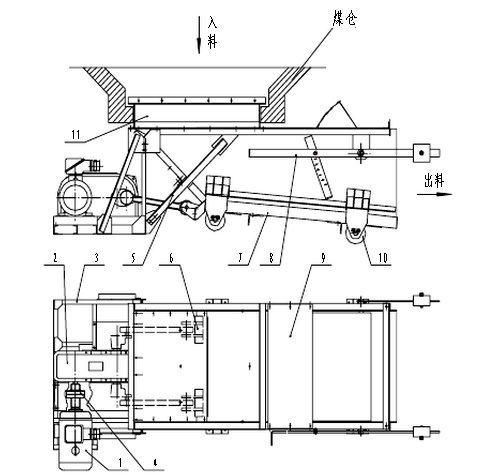

圖1 GMW系列往復式給料機結構示意圖  1.隔爆電動機    2.減速機     3.傳動機架     4.聯(lián)軸器    5.H形架 6.曲柄連桿裝置 7.給料底板  8.閘門  9.機架體  10.滾輪體  11.漏斗

本往復式給料機的漏斗有兩種安裝形式：標準型和前置型。

一般情況下選用標準型，而在物料比較潮濕不易排料的情況下則選用前置型。

GMW型往復式給料機工作原理

GMW型往復式給料機(見圖1)減速機輸出軸兩端裝有曲柄，每個曲柄

帶動一個連桿（或雙曲柄帶動Y形單連桿），連桿與給料底板連接。電動機驅動減速機，減速機帶動曲柄連桿裝置運動，連桿帶動傾斜5°的給料底板作往復運動，將煤從倉內均勻給出。
